Trong kỷ nguyên chuyển đổi số và phát triển giao thông thông minh (ITS), cột camera không chỉ đơn thuần là vật đỡ thiết bị mà còn là thành phần cốt lõi đảm bảo sự ổn định, an toàn và độ chính xác của hệ thống giám sát. Việc thiết kế và lắp đặt cột camera phải tuân thủ các tiêu chuẩn kỹ thuật khắt khe để chống chịu được tác động của môi trường và đảm bảo chất lượng hình ảnh.
1. Tầm quan trọng của việc tiêu chuẩn hóa cột camera
Khác với các loại cột đèn chiếu sáng thông thường, cột camera có những yêu cầu đặc thù:
- Độ rung lắc cực thấp: Camera cần sự ổn định tuyệt đối để các tính năng như nhận diện biển số (ANPR), phân tích hành vi (AI) hoạt động chính xác.
- Khả năng chịu tải: Phải nâng đỡ cùng lúc nhiều thiết bị (Camera PTZ, camera thân, tủ điện, bộ phát không dây, cảm biến radar).
- Tính thẩm mỹ và an toàn: Trong đô thị, cột phải hòa hợp với kiến trúc; trên cao tốc, cột phải đảm bảo an toàn khi có va chạm xảy ra.
2. Tiêu chuẩn về Vật liệu và Chống ăn mòn
Vật liệu là yếu tố quyết định tuổi thọ của công trình, đặc biệt là trong điều kiện khí hậu nhiệt đới ẩm tại Việt Nam.
- Thân cột: Thường được làm bằng thép carbon cán nóng (như SS400 hoặc Q235) phù hợp với tiêu chuẩn ASTM A36 hoặc tương đương. Thân cột có cấu tạo dạng ống côn tròn hoặc đa giác (8-12 cạnh) để tối ưu hóa khả năng chịu lực.
- Mạ kẽm nhúng nóng: Đây là tiêu chuẩn bắt buộc. Cột phải được mạ kẽm theo tiêu chuẩn ASTM A123 hoặc ISO 1461. Lớp mạ giúp bảo vệ thép khỏi oxy hóa trong ít nhất 20-30 năm.
- Sơn phủ bề mặt (Tùy chọn): Đối với khu vực đô thị yêu cầu thẩm mỹ cao, cột có thể được sơn tĩnh điện sau khi mạ kẽm. Màu sắc thường là ghi sáng, xanh rêu hoặc đen nhám.
3. Thiết kế Cấu trúc và Kích thước
Thiết kế cột phải căn cứ vào tải trọng gió tại khu vực lắp đặt (theo tiêu chuẩn TCVN 2737:2023 về Trọng lượng và Tác động).
Đối với Khu vực Đô thị
- Chiều cao trụ camera: Thường từ 4m đến 8m. Chiều cao này vừa đủ để quan sát bao quát nhưng không quá cao gây khó khăn cho bảo trì.

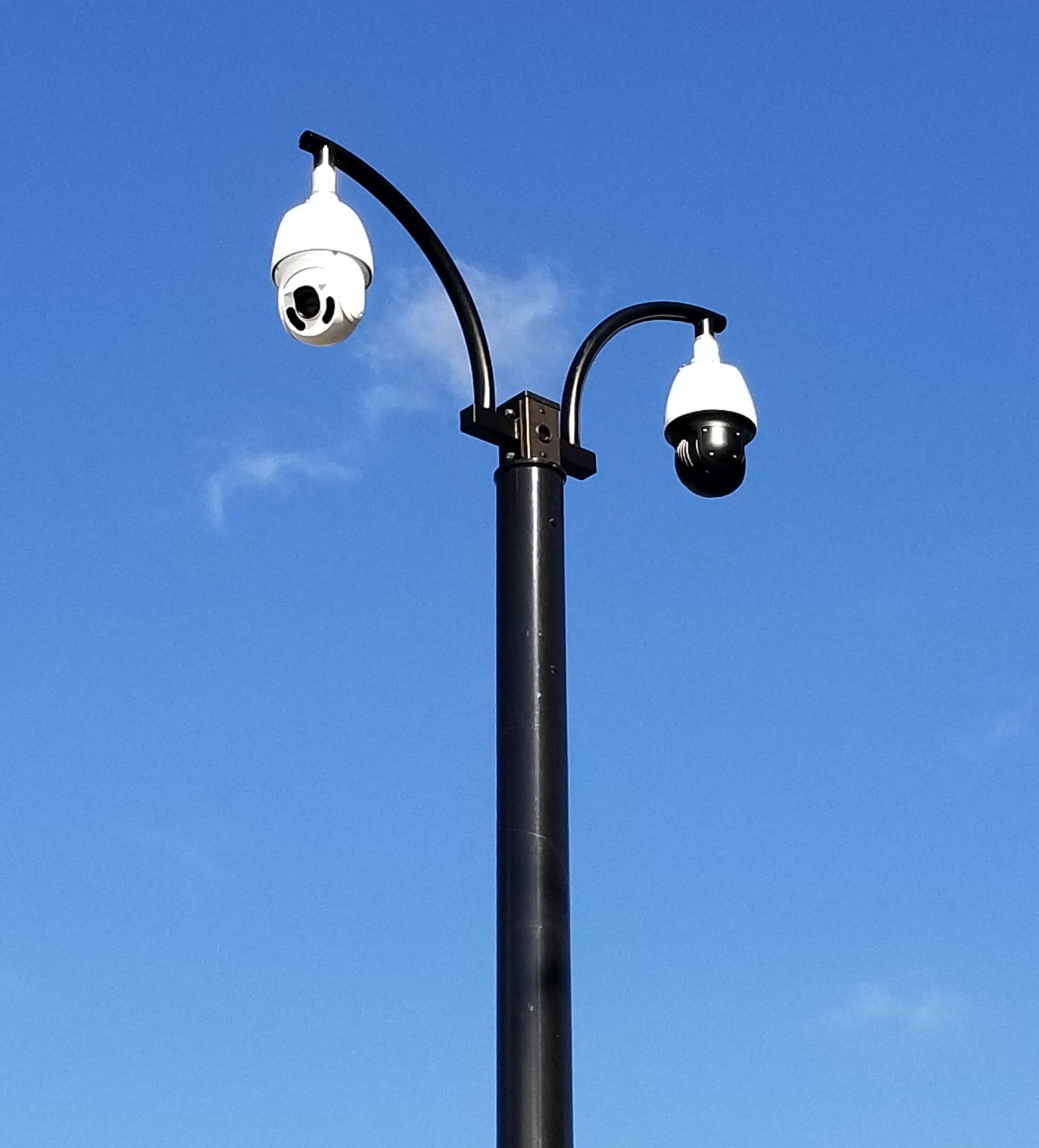

- Kiểu dáng: Thường là cột đơn thân (cột thẳng) hoặc cột tay vươn ngắn (0.5m - 1.5m).
- Tủ thiết bị: Tủ điện thường được tích hợp ngay trên thân cột hoặc đặt dưới chân cột để đảm bảo mỹ quan và chống mất trộm.
Đối với Đường Cao tốc
- Chiều cao: Từ 8m đến 12m hoặc cao hơn (cột High Mast) để quan sát dải đường dài.
- Tay vươn (Cantilever): Do đặc thù đường rộng, cột cao tốc thường có tay vươn dài từ 2m đến 6m để đưa camera ra giữa làn đường, giúp góc nhìn từ trên xuống thẳng góc hơn, hỗ trợ tốt nhất cho việc nhận diện biển số.
- Kết cấu chịu lực: Chân đế cột phải có kích thước lớn, sử dụng bu lông móng cường độ cao (thường là M24, M30).
4. Tiêu chuẩn về Độ cứng và Chống rung (Anti-Vibration)
Đây là thông số kỹ thuật quan trọng nhất phân biệt cột camera chuyên dụng với cột đèn.
- Biên độ rung: Tại đỉnh cột, biên độ rung lắc không được vượt quá 0.5% chiều cao cột dưới tác động của gió thông thường.
- Tần số tự nhiên: Thiết kế cột phải tránh trùng với tần số rung động do phương tiện giao thông gây ra trên đường (đặc biệt là xe tải trọng lớn trên cao tốc).
- Thiết bị giảm chấn: Trong một số trường hợp cột quá cao hoặc ở khu vực lộng gió, cần lắp đặt thêm bộ giảm chấn (damper) bên trong thân cột.
5. Tiêu chuẩn về Hệ thống Điện và Tiếp địa
Đảm bảo an toàn điện và bảo vệ thiết bị điện tử nhạy cảm trước sét đánh.
- Điện áp: Hệ thống dây dẫn trong cột phải được đi ngầm, có ống luồn bảo vệ. Các đầu nối phải sử dụng domino hoặc cầu đấu an toàn.
- Tiếp địa và Chống sét: * Điện trở tiếp địa phải đạt < 10 Ohm (hoặc theo tiêu chuẩn TCVN 9385:2012).
- Đỉnh cột phải có kim thu sét (thường cao hơn camera ít nhất 0.5m).
- Hệ thống chống sét lan truyền (SPD) phải được lắp trong tủ điện để bảo vệ camera khỏi xung điện do sét đánh gián tiếp.
6. Tiêu chuẩn về Lắp đặt và Móng cột
Móng cột là nền tảng đảm bảo sự vững chắc của toàn bộ hệ thống.
- Bê tông móng: Thường sử dụng bê tông mác M250 hoặc M300.
- Bu lông móng: Phải được định vị chính xác bằng khung dưỡng trước khi đổ bê tông. Phần ren lộ lên trên phải được bảo vệ bằng mỡ bò và nắp chụp để tránh rỉ sét.
- Lỗ luồn dây (Handhole): Tại chân cột phải có cửa kiểm tra (handhole) với kích thước đủ lớn để kỹ thuật viên thao tác đấu nối. Cửa này phải có gioăng cao su chống nước và khóa chuyên dụng.
Xem thêm trụ đèn cao áp
7. Quy trình Kiểm tra và Nghiệm thu
Trước khi đưa vào vận hành, cột camera cần trải qua các bước kiểm định:
- Kiểm tra chứng chỉ xuất xưởng: Chứng chỉ thép, chứng chỉ mạ kẽm.
- Kiểm tra kích thước hình học: Độ dày thép, chiều cao, độ thẳng đứng (sai lệch không quá 1% chiều cao).
- Kiểm tra mối hàn: Các đường hàn phải liên tục, không rỗ xỉ, được thực hiện bởi thợ hàn có chứng chỉ.
- Thử tải: Trong một số dự án trọng điểm, có thể yêu cầu thử tải trọng tĩnh tại đỉnh cột để kiểm tra độ võng.
8. Kết luận
Việc tuân thủ các tiêu chuẩn kỹ thuật đối với cột camera lắp đặt đô thị và cao tốc không chỉ giúp hệ thống hoạt động ổn định, kéo dài tuổi thọ công trình mà còn giảm thiểu chi phí bảo trì và đảm bảo an toàn cho người tham gia giao thông. Một cây cột "đúng chuẩn" là sự kết hợp hoàn hảo giữa kỹ thuật cơ khí, điện tử và thẩm mỹ kiến trúc.
